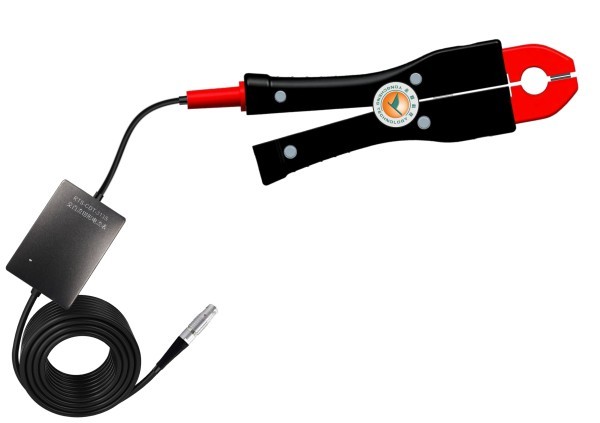

RTS-CDT系列交直流鉗形電流表
- 產品分類：交直流鉗形電流表
- 全國咨詢熱線：
- 13037319267
?新能源﹑電動汽車設計
?變頻家電
?電工實驗
?逆變器/變壓器設計
?電子鎮流器設計
?工控/消費電子設計
?發動機驅動裝置設計
?電力電子和電力傳動實驗等
?交通運輸系統（電動車輛、機車、航空電子設備等）設計
直徑8mm，13mm，20mm，可定制
②變送單元
③狀態指示燈
綠燈常亮，待機；
綠燈閃爍，工作；
紅燈常亮，故障；
紅燈閃爍，歸零。
④消磁調零按鍵
長按3秒，直流歸零。
⑤輸出連接接口
探頭輸出接口，9針雷莫插頭。定義見5.2雷莫接口引腳定義
⑥電流方向標識
從鉗口沿該指示方向流過電流，輸出為正，否則為負。
型號
RTS-CDT-1XX
RTS-CDT-2XX
RTS-CDT-3XX
交流輸入量程
100A
200A
300A
交流變比
Imax/30mA
交流額定值In
50A
100A
150A
交流幅值精度
0.2%，0.1%，0.05%（0.01Imax~Imax），可選
交流相位精度
0.1°
交流額定頻率
40Hz~60Hz
交流帶寬
100KHz
直流輸入量程
3A
直流變比
Imax/10mA
直流額定值）
1A
直流精度
10mA
15mA
傳輸方式
模擬接口，數字接口可選
鉗口尺寸
8mm，13mm，20mm，可選
工作環境溫度
-40℃~85℃
重量
約200g
電源
±12V，5W
